Sistema de Monitoreo de Baterías MN-BM
Aviso de Producto Especial
El MN-BM es un sistema de monitoreo de baterías especial. El costo promedio por monitor de batería es de aproximadamente 10 USD. Dado que este es un sistema que requiere personalización e integración, no ofrecemos pedidos en línea directos.
Si está interesado en este producto, por favor contacte a nuestro equipo de ventas en market@monigear.com. Le proporcionaremos un presupuesto personalizado según sus requisitos específicos y la configuración del sistema.
El sistema de monitoreo de baterías MONIGEAR MN-BM puede monitorear en línea y en tiempo real parámetros clave como voltaje, resistencia interna, temperatura del terminal negativo y corriente de carga y descarga del grupo de cada batería individual. Permite el diagnóstico temprano y la advertencia del deterioro de baterías individuales y proporciona alertas oportunas en caso de anomalías en el sistema de baterías. La topología de instalación del módulo de monitoreo de batería individual reduce significativamente los costos de construcción y mantenimiento. El sistema de monitoreo de baterías MN-BM proporciona un monitoreo en línea en tiempo real seguro, preciso y conveniente de las baterías, asegurando el funcionamiento estable del sistema de energía.
Composición del sistema
- El sistema de monitoreo de baterías MONIGEAR consiste en el monitor en línea de baterías MN-BM y el sensor de batería individual MN-BM-CS.
- Monitor en línea de baterías MN-BM: Responsable de la recolección y transmisión centralizada de señales, con un máximo de 128 sensores de batería individual CS conectados a cada bus, y se pueden monitorear hasta 4 grupos de baterías a través de 4 buses. Equipado con un puerto Ethernet y puerto de comunicación RS485. Soporta múltiples protocolos de comunicación para acceder al software de gestión central.

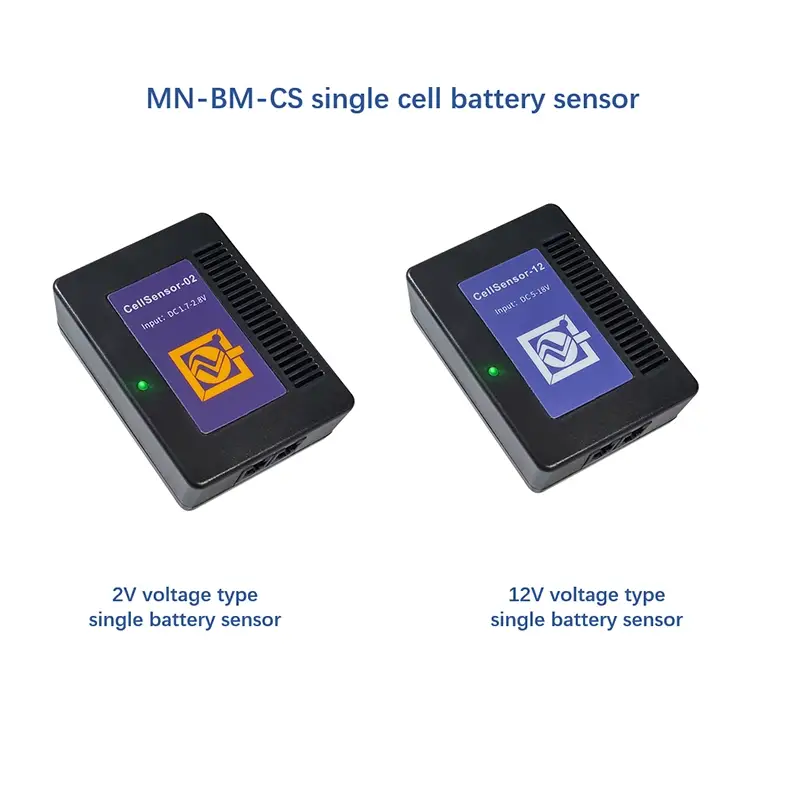

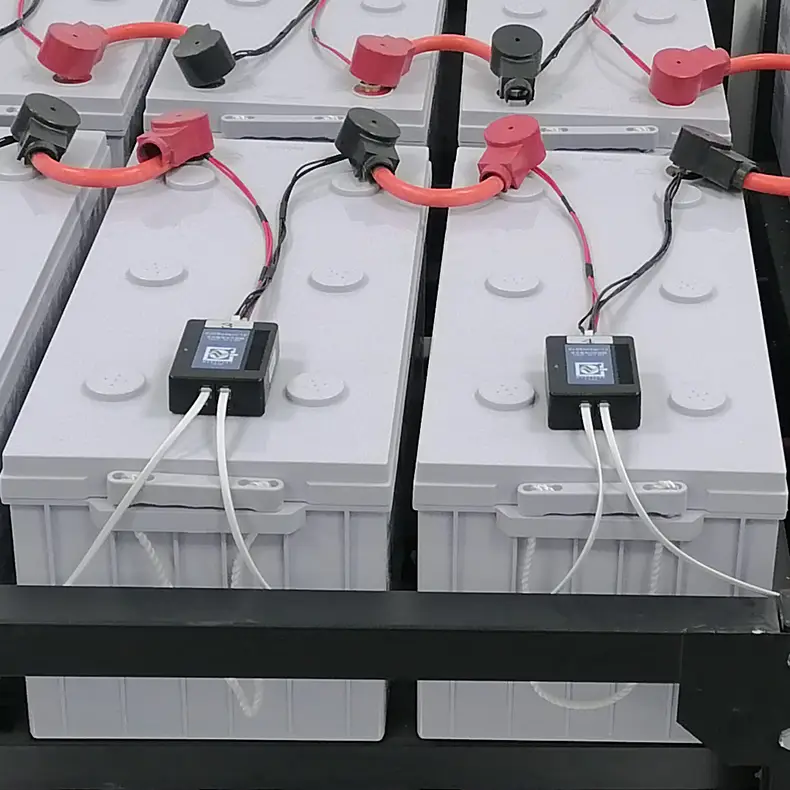

- Sensor de batería de celda individual MN-BM-CS: Los parámetros operativos clave de la batería individual se pueden monitorear en línea en tiempo real: voltaje, resistencia interna y temperatura de la columna negativa. Comunicación con el sistema de monitoreo de baterías MONIGEAR a través de bus dedicado. Soporta baterías de plomo-ácido de 2V y 12V.
Características Principales
- Monitoreo de Baterías：Monitoreo en tiempo real de parámetros clave de la batería incluyendo voltaje, resistencia interna, temperatura de la columna negativa y corriente de carga-descarga del grupo, así como análisis y juicio preciso del estado operativo de la batería y estado de salud SOH, realizando el diagnóstico temprano y advertencia del deterioro de la batería.
- Antiinterferencia：Adopta tecnología avanzada antiinterferencias en el circuito de medición del sensor de monitoreo, que puede filtrar efectivamente la interferencia electromagnética de los equipos de carga y circuitos de carga en entornos complejos, asegurando valores de medición estables y precisos y el funcionamiento normal del sistema de monitoreo.
- Conectividad IoT：Soporta protocolo MQTT, se adapta especialmente a los servicios de nube IoT principales, adopta cifrado de seguridad TLS para la transmisión de datos para garantizar la confidencialidad e integridad de los datos, y soporta el acceso simultáneo a dos plataformas en la nube para respaldo redundante.
- Bajo Consumo y Seguridad：Cuenta con corriente estática ultra baja (menos de 5mA para módulos de 12V, menos de 10mA para módulos de 2V), voltaje de aislamiento de 3000Vrms entre el bus de comunicación y los polos de la batería, circuitos de protección contra sobrecorriente y función de autodiagnóstico de hardware para alta seguridad y confiabilidad.
- Operación Sencilla：Equipado con una herramienta de configuración de apoyo para instalación por lotes y configuración rápida, soporta actualización remota en línea para despliegue y mantenimiento convenientes, y está equipado con luces de respiración LED intuitivas para visualización del estado y posicionamiento del módulo.

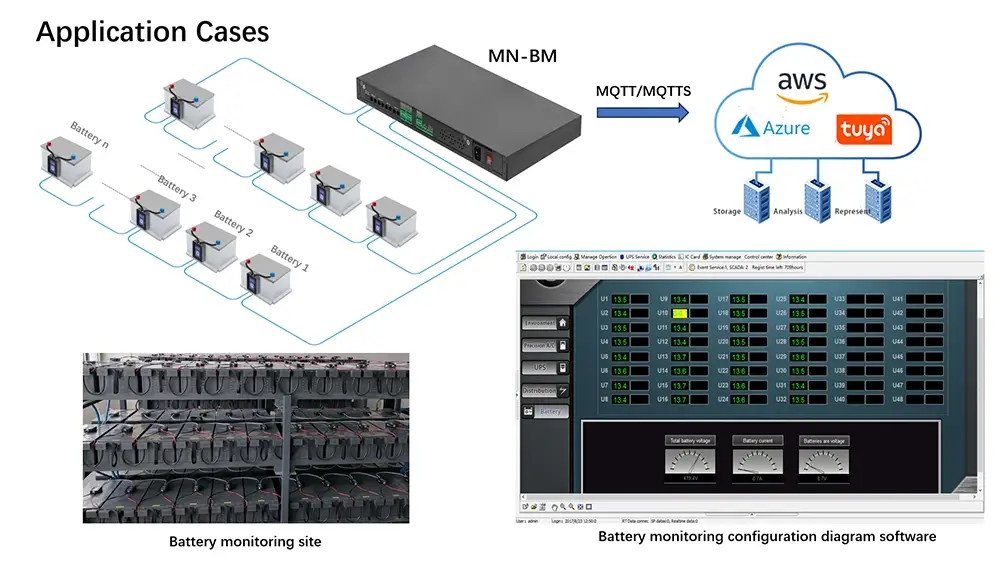

Escenarios Típicos
Para obtener información detallada sobre las capacidades de todos nuestros sensores de red, visite nuestra página de características comunes.
Especificaciones Técnicas
| Monitoreo de voltaje de celdas de batería individuales | Rango de monitoreo de voltaje de 2V: DC 1.7-2.8V. Precisión de medición +/-0.25%. Rango de monitoreo de voltaje de 12V: DC 5-18V. Precisión de medición +/-0.25% |
|---|---|
| Monitoreo de resistencia interna de batería individual | Rango de monitoreo de resistencia interna de 2V: 0-2.5mΩ; precisión de medición: +/-3%. Rango de monitoreo de resistencia interna de 12V: 0-20mΩ; precisión de medición: +/-3% |
| Monitoreo de temperatura de la columna del polo negativo de una batería individual | Rango: -15℃ a 65℃; Precisión de medición: +/-1.5℃. |
| Interfaz de bus CS_BUS | Se pueden monitorear hasta cuatro conjuntos de paquetes de baterías a través de cuatro buses CS_BUS. Cada CS_BUS puede conectar hasta 128 módulos de monitoreo de batería individual CellSensor. |
| Interfaz de sensor AI | Hay un total de 8 interfaces de entrada analógica AI, con el tipo de señal de entrada predeterminado siendo voltaje que va de 0 a 5V. Entre ellas, AI1, AI3, AI5 y AI7 están designadas como las interfaces de señal del sensor de corriente para los paquetes de baterías 1-4, respectivamente. |
| Protocolo de Comunicación | Puerto Ethernet 10/100M Base-Tx. Soporta múltiples protocolos de comunicación para integración con el software de gestión central de la computadora host: protocolo GNC, MQTT/MQTTS, ModbusTCP, etc. |
| Interfaz de consola | Un puerto de configuración RS232, velocidad en baudios 38400bps, 8N1, sin control de flujo. |
| Interfaz RS485 | Un puerto de comunicación RS485, soportando funciones de interfaz ModbusRTU. |
| Interfaz DI | Interfaz de entrada digital DI de 4 canales. |
| Interfaz DO | Interfaz de salida de relé mecánico DO de 1 canal. Capacidad de conmutación: 0.5 A a 125 VAC; 2 A a 30 VDC. |
| Fuente de alimentación | AC 220V, 50Hz (DC 48V opcional) |
| Dimensiones | Largo*ancho*alto(mm) = 166*88*61 |
| Peso | Aproximadamente 600g |
